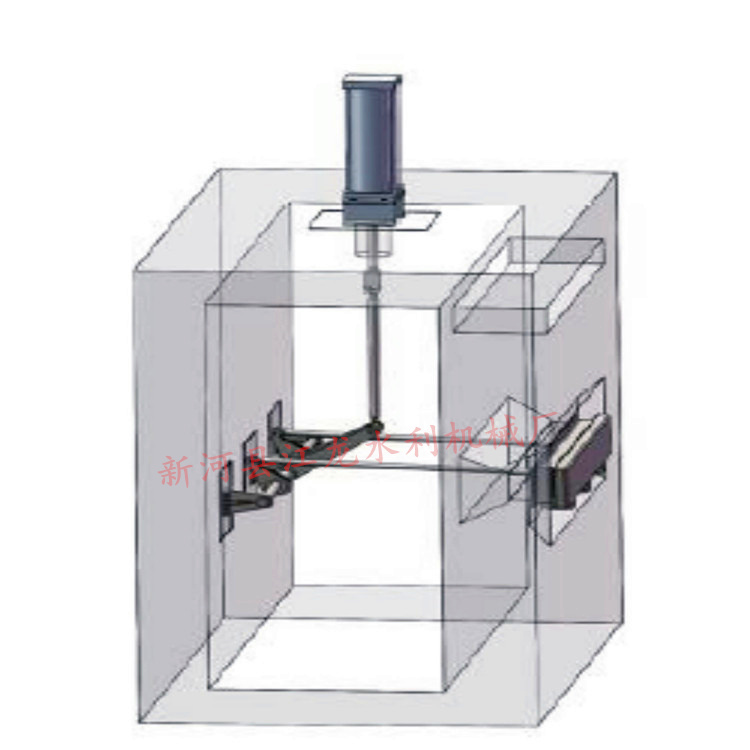

水廠濾池氣動翻板舌閥案例
翻板濾池設計參數
計算與普通快濾池相似，主要設計參數取用如下：
過濾速度：當進水濁度≤5NTU，濾速取6-10m/h；
濾層厚度：一般用1.5m厚。當采用雙層濾料時，陶粒：厚800mm，粒徑1.6-2.5mm；石英砂：厚700mm，粒徑0.7-1.2mm。
過濾水頭損失：一般取2m，相應的雙層濾料濾池的納污率為2.5kg/m3。
反沖強度：氣沖強度約為171/(m2·s)，相應沖洗速度為60m/h；水沖強度為15-16L/(m2·s)，相應沖洗速度54-57.6m/h。
反沖時間與單位耗水量、耗氣量。
①單氣沖：歷時2min，沖洗強度15-16L/(m2·s)；
②氣水聯合沖：歷時4-5min，沖洗強度15-16L/(m2·s)、沖強度為3-4L/(m2·s)；
③水沖：歷時2.5min，單耗水15-16L/(m2·s)。
自控系統設計對于翻板濾池運行自控程度設計顯得很重要，尤其在濾池反沖洗時段尤為重要，一般設定為：
①當水頭損失達2m時，關閉進水閥門，濾池繼續過濾；
②待池中水面降至近濾料層時(約高15cm)，關閉出水閥門；
③開反沖進氣閥門，松動濾料層，摩擦濾料的截污物，強度為15-16L/(m2·s)；
④歷時2min后，再開反沖進水閥門，此時氣沖強度仍為15-16L/(m2·s)，水沖強度為3-4L/(m2·s)；
⑤歷時4.5min氣水混沖后，關閉反沖進氣閥門，同時開大反沖進水閥，使水沖強度達到15-16L/(m2·s)；
⑥經2-2.5min高強度水沖后，關閉反沖進水閥門，此時池中水位約達較高運行水位；

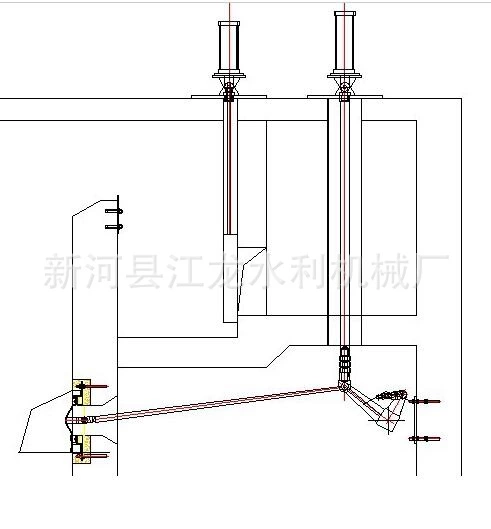

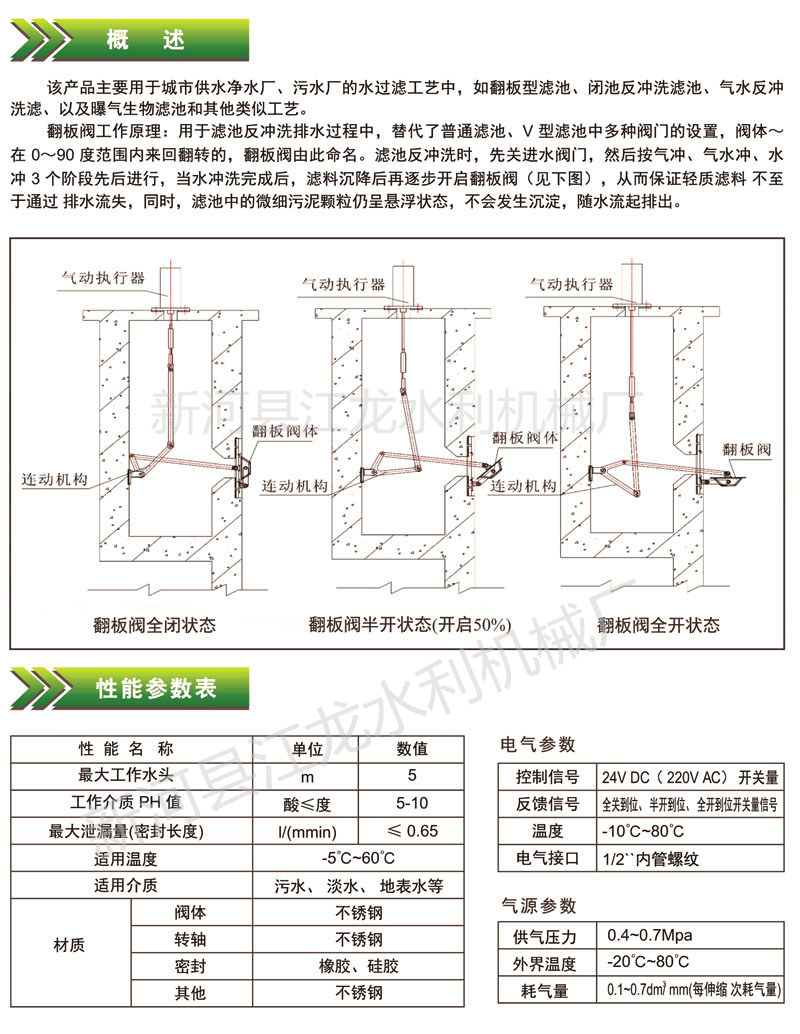

⑦靜止20s后開啟反沖水排水舌閥(板)，先開50%開啟度，然后開99.9%開啟度進行排水；
⑧一般在60-80s內排完濾池中的反沖洗水，關閉排水舌閉(板)，重復程序，再反沖洗一次。一般通過兩次反沖洗后，濾料中含污率低于0.1kg/襯m3，并且附著在濾料上的小氣泡也基本上被沖掉。然后開啟進水閥門，待池中水位達一定高度時，開出水閥門，進入新一輪過濾周期
翻板濾池的排水舌閥主要特點
濾料、濾層可多樣化選擇
根據濾池進水水質與對出水水質要求的不同，可選擇單層均質濾料或雙層、多層濾料，亦可更改濾層中的濾料。一般單層均質濾料采用石英砂(或陶粒)；雙層濾料為無煙煤濾料與石英砂(或陶粒與石英砂)；當濾池進水水質差，如原水受到微污染，含有機物較高時，可用顆粒活性炭置換無煙煤濾料等。
濾料流失率比其他濾池低
對于翻板濾池來說，由于它具有以下設計特點，因此濾料流失率比其他濾池低。
①排水舌閥的內側高于濾料層0.15-0.20m；
②排水舌閥是在反沖洗結束，濾料沉降20s后再逐步開啟，從而保證輕質濾料不致于通過排水舌閥(板)流失。
濾料反沖洗凈度高、周期長與容污能力強
翻板濾池反沖洗的水沖段(第三階段)強度達15-16L/(m2·s)，使濾料膨脹成浮動狀態，從而沖刷和帶走前兩階段(氣沖段、氣水沖段)洗擦下來的截留污物和附在濾料上的小氣泡。一般經兩次反沖洗過程，濾料中截污物遺留量少于0.1kg/m3，從而使翻板濾池的運行周期延長。通常情況下，翻板閥濾池的過濾周期為36-72h(濾前水濁度按5NTU計)。
出水水質好
有關資料表明：當進入濾池的濁度小于5NTU時，雙層濾料濾池的出水水質可達0.2NTU的機率為95%，出水水質小于0.5NTU的機率為99%。
反沖洗水耗低、水頭損失小
翻板濾池的水沖強度[15-16L/(m2·s)]、濾料膨脹率(可高達40%)與普通快濾池相近；但它的水沖時間短(共2次，每次2.2min)，反沖洗周期長(進水濁度5NTU時，反沖洗周期36-72h)，故反沖洗水耗量少，一般約為3-4.5m3/m2，相應的反沖泵耗電量也較小。據運行表明，濾層厚1.5m、濾速為9m/h時，濾料層產生的水頭損失約為0.35-0.40m。
雙層氣墊層，保證布水、布?xì)饩鶆?/p>
濾池在底板上、下形成兩個均勻的氣墊層，從而保證布水、布?xì)饩鶆�，避免氣水分配出現脈沖現象，影響反沖洗的效果。
氣水反沖系統結構簡單，施工進度快
翻板濾池氣水反沖系統主要有：拱形穿孔管布水布?xì)庀到y(tǒng)和濾板濾頭布水布?xì)鈨煞N形式。
①拱形穿孔管布水布?xì)庀到y(tǒng)
采用底板上部橫向PE拱形穿孔管和下部縱向不銹鋼布水布?xì)夤芙M成，見圖14-10、圖14-11，此布水布?xì)庀到y(tǒng)施工簡單，但投資較高。
②濾板濾頭布水布?xì)庀到y(tǒng)
采用長柄濾頭濾板，該系統施工精度相對要求高，但投資低。筆架山水廠翻板濾池布水布?xì)庀到y(tǒng)采用長柄濾頭濾板，為保證布水布?xì)饩鶆颍O(shè)計在濾板下面設置配水配氣渠，在配水配氣渠下部布置布水孔，在配水配氣渠上部設置豎向不銹鋼布?xì)夤�，豎向不銹鋼管頂部和下部開孔，以形成雙氣墊層，從而保證反沖洗均勻
